一维条形码的码制（UPC-A 码/UPC-E码）

UPC码(Universal Product Code)是最早大规模应用的条码，其特性是一种长度固定、连续性的条码，目前主要在美国和加拿大使用，由於其应用范围广泛，故又被称万用条码。

UPC码仅可用来表示数字，故其字码集为数字0~9。UPC码共有A、B、C、D、E等五种版本，各版本的UPC码格式与应用对象如表所示。

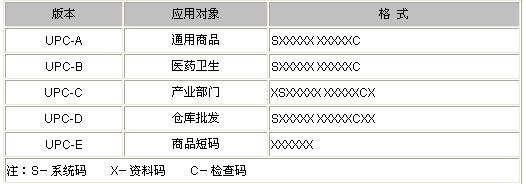

表UPC码的各种版本

下面将再进一步介绍最常用的UPC标准码(UPC-A码)和UPC缩短码(UPC-E码)的结构与编码方式。

UPC-A码

一个UPC-A码的范例：

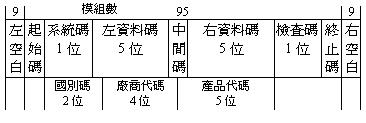

每个UPC-A码包括以下几个部分：

UPC-A码具有以下特点：

1、每个字码皆由7个模组组合成2线条2空白，其逻辑值可用7个二进制数字表示，例如逻辑值0001101代表数字1，逻辑值0为空白，1为线条，故数字1的UPC-A码为粗空白(000)-粗线条(11)-细空白(0)-细线条(1)。

2、从空白区开始共113个模组，每个模组长0.33mm，条码符号长度为37.29mm。

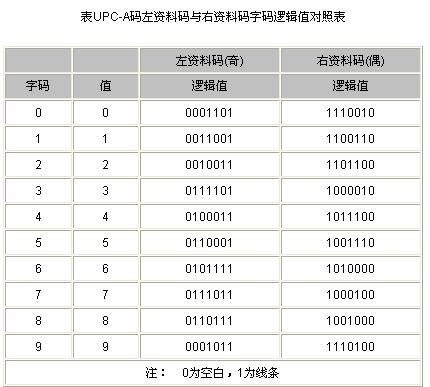

3、中间码两侧的资料码编码规则是不同的，左侧为奇，右侧为偶。奇表示线条的个数为奇数；偶表示线条的个数为偶数。左资料码与右资料码字码的逻辑值如表所示。

4、起始码、终止码、中间码的线条高度长於数字码。

5、检查码的算法

从国别码开始自左至右取数，设UPC-A各码代号如下：

则检查码之计算步骤如下：

C1 = N1+ N3+N5+N7+N9+N11

C2 = (N2+N4+N6+N8+N10)× 3

CC = (C1+C2)　取个位数

C (检查码) = 10 - CC　 (若值为10，则取0)

UPC-E码

UPC-E是UPC-A码的简化型式，其编码方式是将UPC-A码整体压缩成短码，以方便使用，因此其编码形式须经由UPC-A码来转换。UPC-E由6位数码与左右护线组成，无中间线。6位数字码的排列为3奇3偶，其排列方法取决於检查码的值。UPC-E码只用於国别码为0的商品。其结构如图所示：

左护线：为辅助码，不具任何意义，仅供列印时作为识别之用，逻辑型态为010101，其中0代表细白，1代表细黑。

右护线：同UPC-A码，逻辑型态为101。

检查码：为UPC-A码原形的检查码，其作用为一导入值，并不属於资料码的一部份。

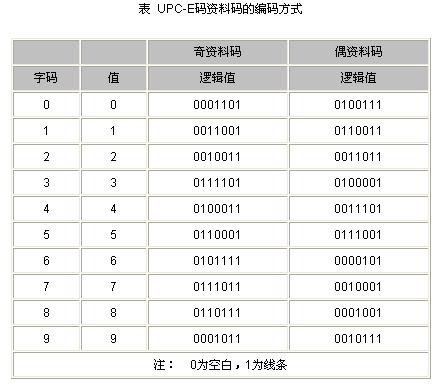

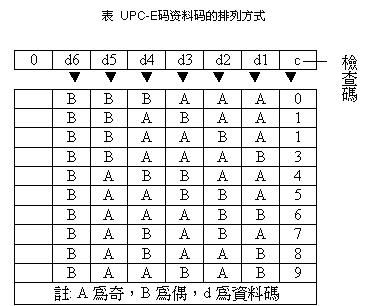

资料码：扣除第一码固定为0外，UPC-E实际参与编码的部份只有六码，其编码方式，视检查码的值来决定，如表所示。奇资料码与偶资料码的逻辑值如表所示。
