概 述

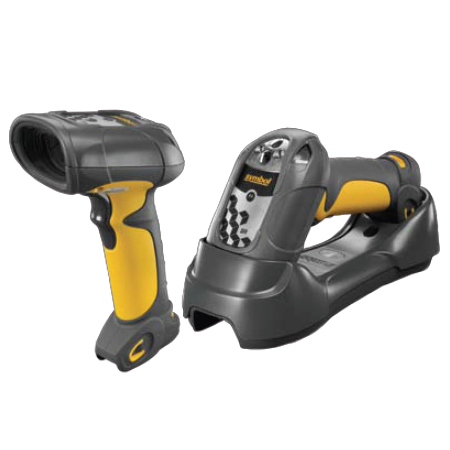

摩托罗拉 DS3578系列坚固型无绳全向 1D/2D 图像扫描仪实现了恶劣行业环境中的高性能数据采集。采用突破性数字成像技术，行业环境中的高性能数据采集。采用突破性数字成像技术，此系列扫描仪可以极其快速且准确地采集 1D/2D 条形码、图像和直接部件标印 (DPM)，并且支持项目唯一标识 (IUID)。集成的蓝牙技术提供无绳的自由度，提高了工作效率。具有三种型号：

DS3578-SR：1D/2D 条码；图像采集

DS3578-HD：1D/2D 条型码；针对非常小的高密度 2D 条形码进行了优化；图像采集

DS3578-DP：1D/2D 条形码；DPM 标印；IUID 支持

特性优点

可以读取 1D 和 2D 条形码

通过提供可以读取所有行业标准条形码的设备，增加了工作效率

功能强大的 624 MHz 处理器、快速传感器快门以及专利待批的快速脉冲照明

采集一维和二维条码时性能卓越，从而在各种应用中提高工作效率

支持 IUID（仅限 DS3578-DP）

可以了解 IUID 结构并自动隔离及向您的应用发送所需的信息

可以采集高密度条形码（仅限 DS3578-HD）

通过使用户能够读取除所有行业标准条形码之外的高密度 2D 条形码，增加了工作效率

可以读取各类 DPM 标印（仅限 DS3578-DP）

增强了高质量处理，改进了终生保修产品的可追踪性

集成蓝牙 II 级，2.1 版

无电缆便利性；安全的无线传输；减少了由于线缆故障进行的维修次数

卓越的运动容错功能

实现了对所有条形码的惊人扫描速度，提高了吞吐量和工作效率 – 无论任何应用都依然如此

独特的瞄准模式

明亮的中心激光点确保快速、准确的扫描 -- 即使是在明亮的日光下也不受影响

无绳扫描

使实时条形码数据的采集不受电缆限制，减少了因电缆故障造成的维修工作

全向扫描

无需将条形码与扫描线对齐，从而加快了读取时间

坚固耐用的设计可承受多次从 6.5 英尺/2 米高处跌落至水泥地面的冲击

通过减少意外跌落所导致的停机时间，确保实现最大的可靠性

符合 IP65 密封标准

可防水防尘，确保在恶劣的工业条件下性能依然可靠

多个板载接口和通用电缆套件

确保与不同主机的灵活连接；轻松实现升级主机和电缆替换；提供投资保护

明亮的 LED 指示器以及可调节音量的蜂鸣器和震动寻呼机

多个用于嘈杂环境下积极的用户反馈的确认模式

高级数据格式化

无需花费高昂成本对主机软件进行修改

支持 123Scan2 扫描仪配置工具

通过基于向导的免费 PC 软件工具，实现快速、轻松的自定义设置

支持 RSM（远程扫描仪管理）

从一个集中位置实现远程管理，有助于降低 IT 支出和总拥有成本 (TCO)

性能参数

- 最低分辨率：640 x 480

- 扫描景度：对于 13 mil (100% UPC/EAN)，90 英寸至 15.10 英寸（2.29 厘米至 38.35 厘米）；请参阅数据表，获取完整信息

- 解码能力：1D/2D/PDF417, 请参阅规格表，获取所支持的完整符号列表, DPM

- 支持的接口：IBM, 键盘仿真, RS-232, Synapse, USB

- 扫描模式：全向

- 旋转（倾斜）：偏离正常位置 +/- 360 度

- 前后摆动：偏离正常位置 +/- 60 度

- 左右摆动（偏离）：偏离正常位置 +/- 60 度

- 技术：图像式阅读器

物理参数

- 电压和电流：输入电压：5 伏特 +/- 10%；工作电流：250mA（平均值）

- 有绳：有

- 尺寸：7.34 x 4.82 x 2.93 英寸（18.65 x 12.25 x 7.43 厘米）H x W x D

- 重量：11.85 盎司（336 克）

- 电源：主机电源或外部电源；视主机类型而定

- 颜色：浅黑色, 黄色

- 手持设备：有

- 有绳：有

法规规定

- 电气安全：UL 60950-1, C22.2 No. 60950-1, EN 60950-1, IEC 60950-1

- EMI/RFI：EN 55022, FCC 第 15 部分 B 级, ICES 003 B 级, EN 55024, EN 61000-3-2, EN 61000-3-3

- 激光安全：EN 60825-1, IEC 60825-1, 21CFR1040.10

- 环境保护：RoHS 指令 2002/95/EEC

使用环境

- 工作温度：-4° 至 122° F/-20° 至 50° C

- 储存温度：-40° 至 140° F/-40° 至 60° C

- 环境密封：IP65

- 跌落规格：多次从 6.5 英尺/2 米高度跌落至水泥地面，设备依然工作正常

- 环境照明的影响

- 炽灯光 – 150 英尺烛光（1, 600 LUX）

- 抗光性：日光 – 8, 000 英尺烛光（86, 000 LUX）

- 荧光 – 150 英尺烛光（1, 600 LUX）

- 汞蒸气灯光 – 150 英尺烛光（1, 600 LUX）

- 钠蒸气灯光 – 150 英尺烛光（1, 600 LUX）

- 可直接在正常的办公及工厂光照环境，以及阳光照射环境下使用

质保

- 扫描器质保：自发运日期起 3 年（36 个月）。有关详细信息，请参阅完整的质量保证书。
